Pe tărâmul siguranței industriale și al controlului calității, asigurarea fiabilității furtunurilor de CO2 are o importanță extrem de importantă. Furtunurile de CO2 sunt utilizate pe scară largă în diferite industrii, inclusiv alimente și băuturi, stingerea incendiilor și aplicații medicale. Pentru a garanta performanța lor în condiții de presiune ciclică, un suport de testare a impulsului cu furtun CO2 este un echipament indispensabil. În calitate de furnizor principal de test de impulsuri a furtunului CO2, sunt bine - versat în componentele cheie care alcătuiesc aceste sisteme de testare sofisticate.
1. Sistemul de generare a presiunii
Sistemul de generare a presiunii este inima unui suport de testare a impulsului cu furtun CO2. Este responsabil pentru crearea impulsurilor de presiune ciclică care imită condițiile de operare a lumii reale ale furtunurilor de CO2. O pompă de precizie ridicată este de obicei utilizată pentru a genera presiunea necesară. Pentru testarea furtunului de CO2, pompa ar trebui să fie capabilă să furnizeze presiuni cuprinse între câteva sute și câteva mii de lire sterline pe centimetru pătrat (PSI), în funcție de aplicarea specifică a furtunilor.
Pompele hidraulice sunt adesea preferate în testul de impuls a furtunului de CO2, datorită capacității lor de a genera presiuni ridicate cu deplasări relativ mici. Acestea pot fi conduse de motoare electrice, care oferă un control precis asupra vitezei de pompare și a producției de presiune. Pompa este conectată la un acumulator de presiune, care acționează ca un tampon pentru stocarea și eliberarea energiei, asigurând o alimentare netedă și constantă de presiune în timpul procesului de testare a impulsurilor.
2. Sistem de control
Sistemul de control al unui suport de testare a impulsului furtunului CO2 este crucial pentru reglarea parametrilor testului și pentru asigurarea exactității și repetabilității testelor. Este format dintr -un controler logic programabil (PLC) și o interfață umană - Machine (HMI). PLC este creierul sistemului de control, responsabil pentru executarea secvențelor de testare programate pre -programate și monitorizarea performanței sistemului.
HMI permite operatorilor să introducă parametri de testare, cum ar fi amplitudinea presiunii, frecvența și numărul de cicluri. De asemenea, oferă feedback real - timp asupra progresului testului, inclusiv citirile de presiune, numărul de cicluri și orice mesaje de eroare. Sistemele de control avansate pot fi integrate cu software -ul de achiziție a datelor, care înregistrează și analizează datele de testare, oferind informații valoroase asupra performanței și durabilității furtunurilor CO2.
3. Camera de testare
Camera de testare este locul în care sunt testate de fapt furtunurile de CO2. Este conceput pentru a conține în siguranță furtunurile în timpul procesului de testare a impulsurilor și pentru a proteja operatorii de pericolele potențiale. Camera de testare este de obicei fabricată din materiale de înaltă rezistență, cum ar fi oțel sau aluminiu și este echipată cu caracteristici de siguranță, cum ar fi supape de relief de presiune și discuri de ruptură.
În interiorul camerei de testare, furtunurile sunt conectate la sistemul de generare a presiunii folosind accesorii și conectori adecvați. Camera este, de asemenea, concepută pentru a menține un mediu stabil de temperatură și umiditate, deoarece acești factori pot afecta performanța furtunurilor în timpul testării. Unele camere de testare sunt echipate cu ferestre de vizualizare, permițând operatorilor să inspecteze vizual furtunurile în timpul testului.
4. Sistem de circulație a fluidelor
Sistemul de circulație a fluidului este responsabil de transportul lichidului de testare (de obicei un fluid hidraulic) pe întregul suport de testare a impulsului furtunului de CO2. Include țevi, supape și filtre pentru a asigura fluxul și curățenia corespunzătoare a fluidului. Sistemul de circulație a fluidelor este proiectat pentru a împiedica să intre bule de aer să intre în sistem, deoarece bulele de aer pot provoca citiri de presiune inexacte și deteriorarea furtunurilor.
Filtrele sunt instalate în sistemul de circulație a fluidului pentru a îndepărta orice contaminanți din fluid, cum ar fi murdăria, particulele de metal sau resturile. Acest lucru ajută la extinderea duratei de viață a componentelor sistemului și la asigurarea fiabilității rezultatelor testelor. Lichidul este circulat continuu prin sistem pentru a menține o temperatură și o presiune constantă în timpul procesului de testare.
5. Sistem de achiziție și analiză a datelor
Un sistem de achiziție și analiză a datelor este o componentă esențială a unui suport de testare a impulsului cu furtun CO2. Este utilizat pentru colectarea și analizarea datelor de testare, cum ar fi presiunea, temperatura și numărul de cicluri. Sistemul de achiziție a datelor este format din senzori, jurnale de date și software.
Senzorii de presiune sunt instalați în diferite puncte ale sistemului pentru a măsura presiunea în timpul procesului de testare a impulsurilor. Senzorii de temperatură sunt folosiți pentru a monitoriza temperatura fluidului de testare și a furtunurilor. Jurnalele de date colectează datele de la senzori și le depozitează pentru analize suplimentare.
Software -ul de analiză este utilizat pentru a prelucra datele colectate și pentru a genera rapoarte. Poate furniza informații precum presiunile maxime și minime, presiunea medie, numărul de cicluri la eșec și modul de eșec al furtunurilor. Aceste date sunt de neprețuit pentru producători să îmbunătățească proiectarea și calitatea furtunurilor de CO2.
Produse conexe

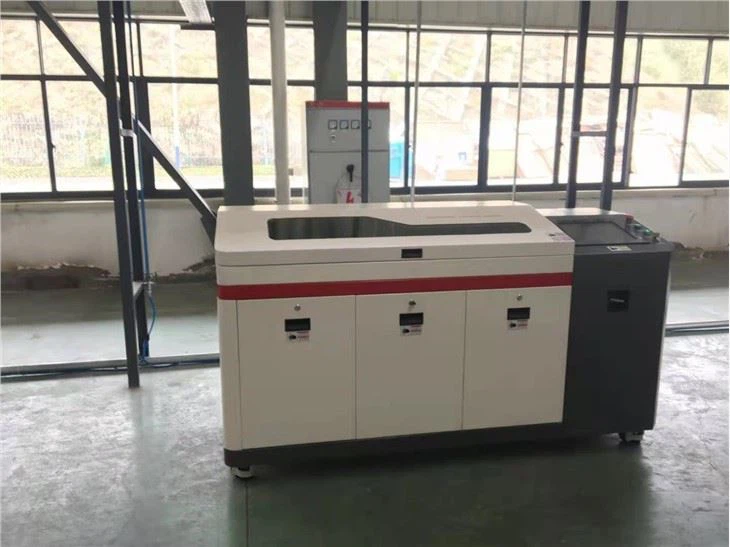

Dacă sunteți interesat și de alte tipuri de echipamente de testare a furtunului, avem o serie de produse conexe. De exemplu, al nostruBench de testare hidrostaticăeste proiectat pentru testarea hidrostatică a furtunurilor, care poate măsura capacitatea de rulare a presiunii statice a furtunurilor. Și al nostruCilindrul sclavului ambreiajului auto, cilindrul principal, banca de testare a durabilității ciclice de rapeleste potrivit pentru testarea durabilității ciclice a componentelor ambreiajului auto. În plus, al nostruStand de testare a impulsului cu impulsuri hidrauliceeste ideal pentru testarea performanței de oboseală a impulsului furtunurilor hidraulice.
Concluzie
Un suport de testare a impulsurilor cu furtun CO2 este un echipament complex și sofisticat, care constă din mai multe componente cheie, inclusiv sistemul de generare a presiunii, sistemul de control, camera de testare, sistemul de circulație a fluidelor și sistemul de achiziție și analiză a datelor. Fiecare componentă joacă un rol crucial în asigurarea preciziei, fiabilității și siguranței procesului de testare a impulsului furtunului de CO2.
În calitate de furnizor de teste de testare a impulsului Hose CO2, ne -am angajat să oferim soluții de testare de înaltă calitate, de încredere și inovatoare pentru clienții noștri. Standurile noastre de testare sunt concepute pentru a respecta cele mai stricte standarde din industrie și pot fi personalizate pentru a satisface cerințele specifice ale diferitelor aplicații.
Dacă sunteți pe piață pentru un suport de testare a impulsului cu furtun CO2 sau aveți întrebări cu privire la produsele noastre, vă rugăm să nu ezitați să ne contactați. Așteptăm cu nerăbdare să discutăm nevoile dvs. și să vă oferim cele mai bune soluții posibile pentru cerințele dvs. de testare.
Referințe
- ASTM International. (20xx). Metode de testare standard pentru testarea impulsurilor a furtunurilor de cauciuc și plastic.
- ISO (Organizația Internațională pentru Standardizare). (20xx). Standarde ISO legate de testarea furtunului și controlul calității.
- Diverse industrii albe despre testarea furtunului și evaluarea durabilității.
